Dnes sa 10kW+ vláknový laser stal novým štandardom vysokovýkonnej výroby.
Vyšší výkon však znamená vyššiu investíciu, náročnejšiu infraštruktúru a vyššie požiadavky na stabilitu systému. Ak uvažujete o prechode do „10kW klubu“, je nevyhnutné pochopiť, čo reálne kupujete a kde sa investícia skutočne vracia.
Kedy má zmysel investovať do 10kW+ vláknového lasera?
Rozhodnutie o inovácii závisí primárne od hrúbky materiálu a objemu výroby.
10kW+ vláknový laser funguje výborne už pri 6 mm plechu.
Ak pravidelne spracovávate materiály s hrúbkou 10 mm a viac, výkon nad 10 kW začína byť strategickou výhodou.
Nižšie výkony síce tieto hrúbky prerežú, ale výrazne pomalšie a s problémami v oblasti konzistentnej kvality hrany.
V rozsahu stredne hrubých až hrubých plechov poskytuje vysoký výkon jasnú konkurenčnú výhodu.
Exponenciálny rozdiel vo výrobe
Rozdiel v rýchlosti nie je lineárny. Pri 12 mm nehrdzavejúcej oceli je 12kW systém približne 3–4× rýchlejší než 6kW. To dramaticky znižuje náklady na diel a mení ekonomiku veľkoobjemových zákaziek.
| Materiál | Výkon | Hrúbka (mm) | Rýchlosť (m/min) |
|---|---|---|---|
|
Uhlíková oceľ (Q235A) |
30 kW |
50 |
0,4 – 0,8 |
|
12 kW |
35 |
0,3 – 0,7 |
|
|
6 kW |
20 |
0,5 – 0,8 |
|
|
Nehrdzavejúca oceľ (201) |
30 kW |
50 |
0,25 – 0,5 |
|
12 kW |
35 |
0,3 – 0,5 |
|
|
6 kW |
20 |
0,3 – 0,6 |
|
|
Hliník (N2) |
30 kW |
40 |
0,4 – 0,6 |
|
12 kW |
25 |
0,6 – 0,9 |
|
|
6 kW |
15 |
0,8 – 1,2 |
Zdroj údajov – Experiment Bodor Laser
Rezanie vzduchom a reálna návratnosť investície
Jedným z najväčších ekonomických benefitov 10kW+ systémov je možnosť využívať vysokotlakový stlačený vzduch namiesto dusíka. Pri rezaní nerezu a uhlíkovej ocele do 20 mm možno eliminovať mesačné náklady na plyn, čo výrazne zrýchľuje ROI napriek vyššej vstupnej investícii.
Rezací výkon a spracovanie materiálov
Vláknový laser Do 12kW – nový štandard
Ideálne pre zámočnícke a kovoobrábacie dielne.
Efektívne rezanie nerezu a konštrukčnej ocele do 30–35 mm.
Výrazné zrýchlenie oproti 6kW bez extrémnych nákladov na ultravysoký výkon.
Do 30kW – špecialista na hrubé plechy
Určený pre oceľové konštrukcie, stavebné stroje a lodiarsky priemysel.
Rezanie ocele do 60 mm.
Umožňuje rezanie s „jasným povrchom“ (hladký, zrkadlový povrch) na hrubej uhlíkovej oceli s použitím vzduchu alebo kyslíka.
Reálna náhrada plazmového alebo autogénneho rezania v ťažkom priemysle.
Do 60kW – extrémny výkon
Prekonáva hranicu 100 mm+.
Prináša laserovú presnosť do hrúbok, kde historicky dominovala plazma.
Užšie tolerancie a eliminácia sekundárneho čistenia.
Kľúčový fakt: To, že laser dokáže materiál prerezať, neznamená, že to robí efektívne. Čistá hrana bez okují pri ziskových rýchlostiach sa v praxi dosahuje približne pri 60–70 % nominálneho maxima výkonu.
Odporúčanie: Vždy požadujte tabuľku výrobných rýchlostí, nie iba maximálnu menovitú hrúbku.
Laserový zdroj, riadiaci systém a stabilita
Pri vysokovýkonnom rezaní je rozhodujúca spoľahlivosť pri extrémnom tepelnom zaťažení.
Laserový zdroj musí zabezpečiť stabilný výkon a vysokú účinnosť elektro-optickej konverzie.
Algoritmy pohybu, zrýchlenia/spomalenia a stratégia prepichovania priamo určujú priepustnosť a stabilitu – najmä pri hrubých plechoch.
Vzdialená diagnostika znižuje prestoje.

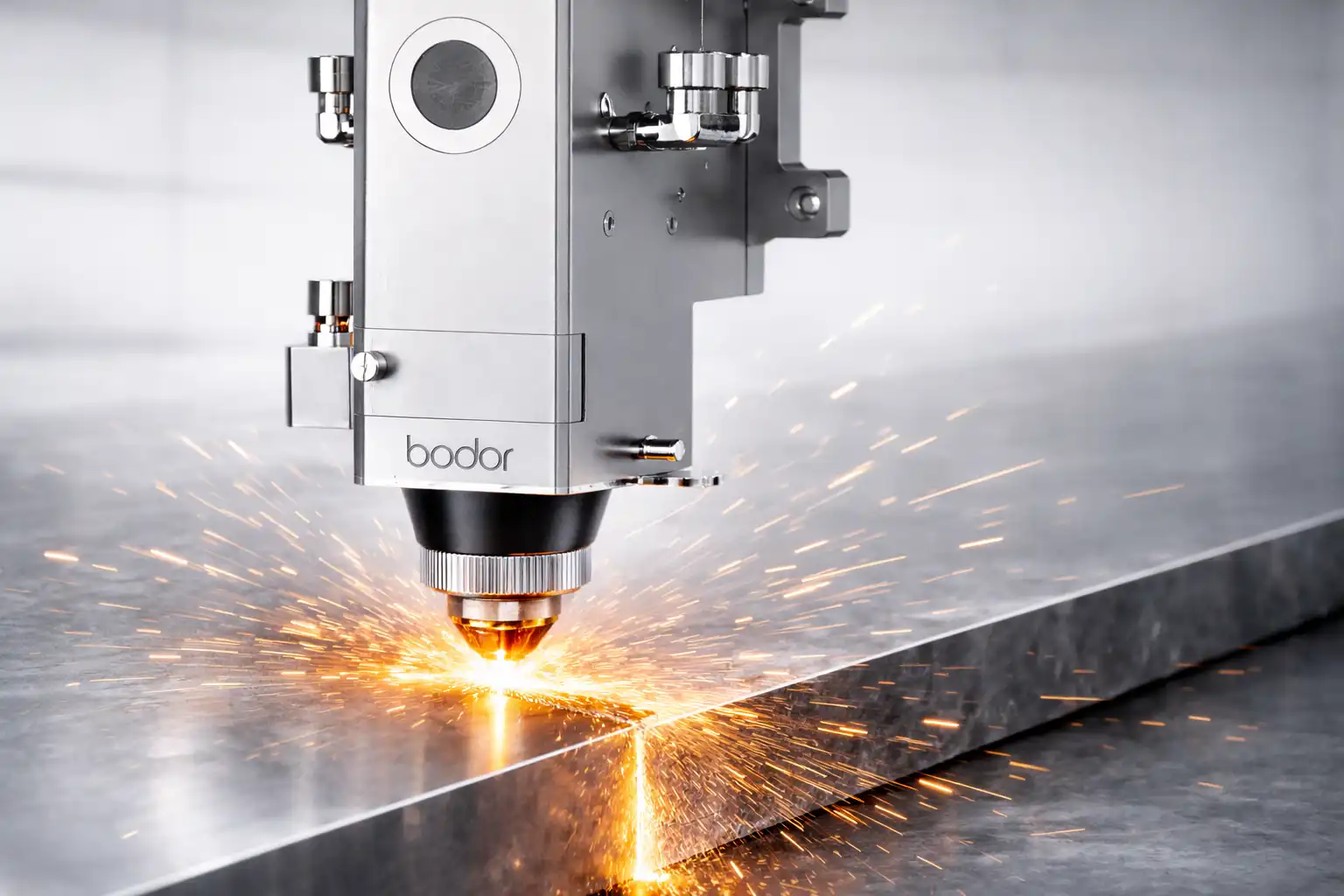

Laserová hlava a Focus Drift
Pri hrubých plechoch vzniká enormné teplo. Mikroskopické znečistenie ochranného skla môže spôsobiť jeho deformáciu a to vedie k javu Focus Drift – posun ohniska počas rezania.
Moderné hlavy musia obsahovať:
aktívnu kompenzáciu ohniska,
alebo automatizované monitorovanie zaostrenia v reálnom čase.

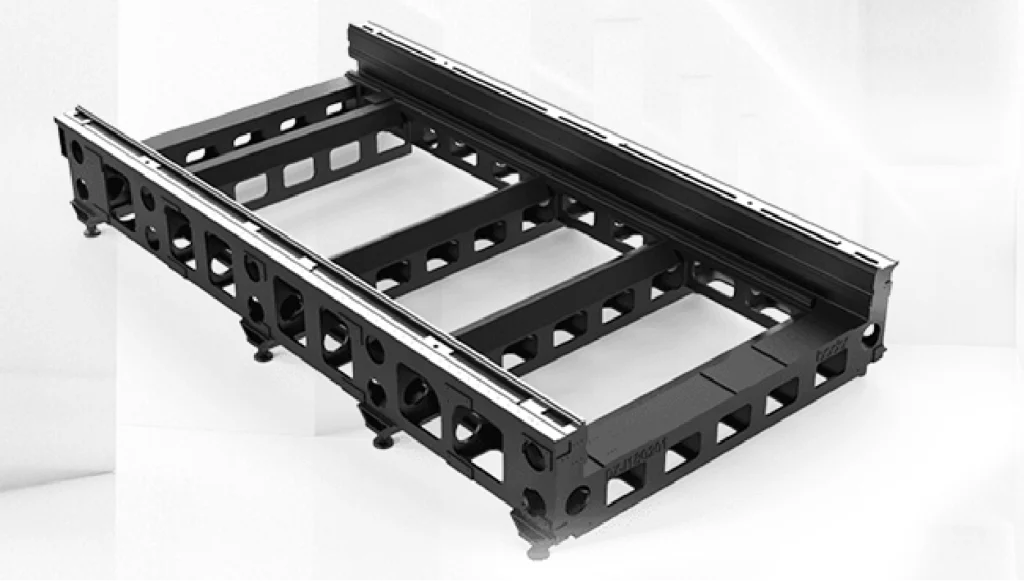

Konštrukcia lôžka a dynamické preťaženie
10kW+ systémy dosahujú zrýchlenia 2.0G – 4.0G. Ľahký rám spôsobuje vibrácie a stratu presnosti.
Odporúča sa:
lôžko z minerálneho odliatku,
alebo ťažké zvárané lôžko z oceľových platní s tepelnou izoláciou.
Ťažké lôžko pohlcuje vibrácie, čím zabezpečuje ostré rohy a hladké hrany. Pri výkonoch nad 12 kW sa vyhnite ľahkým rámom z varených trubiek.
Infraštruktúra – ČO MUSÍTE PRIPRAVIŤ PRE VLÁKNOVÝ LASER 10 kW+
Pri príprave zázemia sa sústreďte na nasledovné 3 priority:
- Stabilita napájania a uzemnenie – Nestabilné napätie spôsobuje alarmy, nekonzistentné výsledky a poškodenie elektroniky. Nevyhnutný je vyhradený a kvalitne chránený napájací obvod.
- Kapacita plynu – Stabilný prívod dusíka a kyslíka s filtráciou a reguláciou je kľúčový. Kontaminácia vedie k okujám, neúplnému rezu a poškodeniu optiky.
- Odsávanie a kontrola prostredia – Rezanie produkuje kovové výpary a jemný prach. Robustné odsávanie chráni optiku, skracuje prestoje a zvyšuje bezpečnosť.
Ak máte záujem sa dozvedieť viac o laserových strojoch Bodor alebo o konfiguráciách konkrétnych modelov, kontaktujte nás a my vám radi zodpovieme všetky vaše otázky.
